該機是20世紀50年代從原蘇聯引進的，型式較老，雖經改進，但基本機構沒變，且早已定型，形成系列。由于歷史的原因，這種浮選機在我國應用最廣，近年來雖說已被一些新型浮選機取代，但仍在廣泛應用。

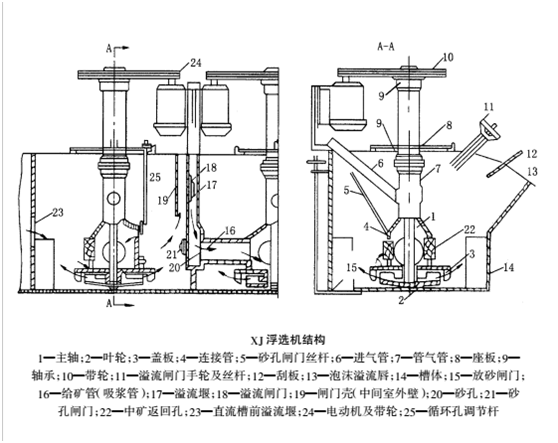

XJ型浮選機的基本結構示于圖5-2-1，它由兩個浮選槽構成一個機組，第一槽（帶有進漿管）為吸入槽，第二槽為直流槽，此二槽之間有中間室。葉輪安裝在主軸下端，主軸上端有皮帶輪，用電動機帶動旋轉?？諝庥蛇M氣吸管吸入。每組浮選槽的礦漿水平面由閘門調節。葉輪上方裝有蓋板和空氣筒（又稱豎管）。空氣筒上開有孔，用來安裝進漿管、中礦返回管或用作礦漿循環，孔的大小可以通過拉桿調節。
該浮選機的主要結構與工作特點：

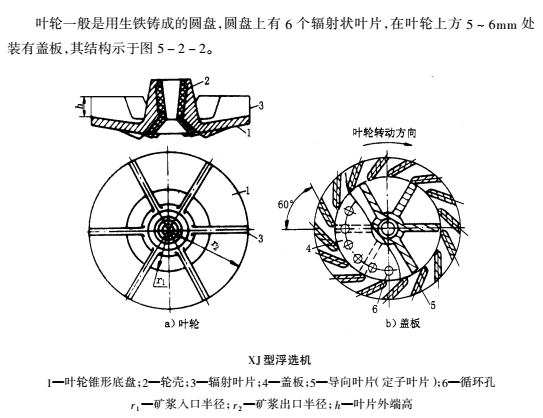

1)蓋板上裝有18~20個導向葉片，這些葉片傾斜排列，與半徑成55~60度傾角，它們對葉輪甩出的礦漿流具有導向作用。在蓋板上的兩導向葉片之間有18~20個循環孔，供礦漿循環用，由此可增大充其量;
2)葉輪與蓋板導向葉片之間的間隙一般應為5~8mm，過大會對吸氣量和電耗造成不利 影響。通常，將葉輪、蓋板、主軸、進氣管和空氣筒等充氣攪拌零件組裝成一個整體部件(圖5-2-3)這樣可使葉輪和蓋板同心裝配，以保證葉輪與蓋板導向葉片之間的間隙符合要求，而且便于檢修和更換;
3)在空氣筒下部，有一個調節礦漿循環量的循環孔，并且用閘板控制循環量，因此，通過葉輪中心的礦漿量，可隨外界給礦量的變化加以調節。在直流槽中，也可使內部礦漿循環，以滿足在最大充氣量時所需要的葉輪中心給礦量。
XJ型自吸空氣機械攪拌浮選機技術性能 | |||||||
型號 | 有效容積m3 | 處理能力m3/min | 葉輪直徑mm | 葉輪轉速r/min | 電機功率kw | 單槽重量kg | |
攪拌用 | 刮板用 | ||||||
XJ-1 | 0.13 | 0.05-0.16 | 200 | 600 | 1.5 | 0.55 | 320 |
XJ-2 | 0.23 | 0.12-0.28 | 250 | 504 | 3 | 390 | |
XJ-3 | 0.35 | 0.18-0.4 | 300 | 483 | 1.5 | 0.75 | 430 |
XJ-6 | 0.62 | 0.3-0.9 | 350 | 400 | 3 | 1.1 | 860 |
XJ-11 | 1.1 | 0.6-1.6 | 500 | 330 | 5.5 | 1635 | |
XJ-28 | 2.8 | 1.5-3.5 | 600 | 280 | 11 | 2430 | |
XJ-58 | 5.8 | 5-7 | 750 | 240 | 22 | 1.5 | 3633 |
